UTEPO UTP1201XPHD - Aislador pasivo de tierra por BNC en HD, elimina ruido e interferencia por lazos de tierra, soporta señales de video HDCVI/TVI/AHD

Información general.

Dispositivo HD-Vídeo Anti-Interference es un aislador pasivo de circuito de tierra de alta eficiencia y alta confiabilidad para señal de vídeo HDCVI / HDTVI / AHD / Análogo sobre cable coaxial. Su adopción de la tecnología de aislamiento magnético puede resolver de manera efectiva los problemas de interferencia causados ​​por diferentes potenciales de tierra durante la transmisión, lo que mejora la capacidad antiinterferencia de vídeo y elimina efectivamente las imágenes divididas y desplazables. El dispositivo integrado en el sistema de protección contra rayos mejora la estabilidad. Es ampliamente utilizado en varios proyectos complicados de vigilancia de seguridad.

Principales Características.

• Pasivo, no requiere potencia
• Eliminar la distorsión de vídeo causada por el circuito de tierra
• Elimine problemas como desgarro de imagen, conversación cruzada, rodamiento, etc.
• Totalmente compatible con señales de vídeo analógico HDCVI, HDTVI, AHD
• Tensión aislada de 800v incorporada
• Excelente capacidad anti-interferencia, protección superior de iluminación, capacidad ESD y EFT
• Soporte unibody, con pequeño volumen

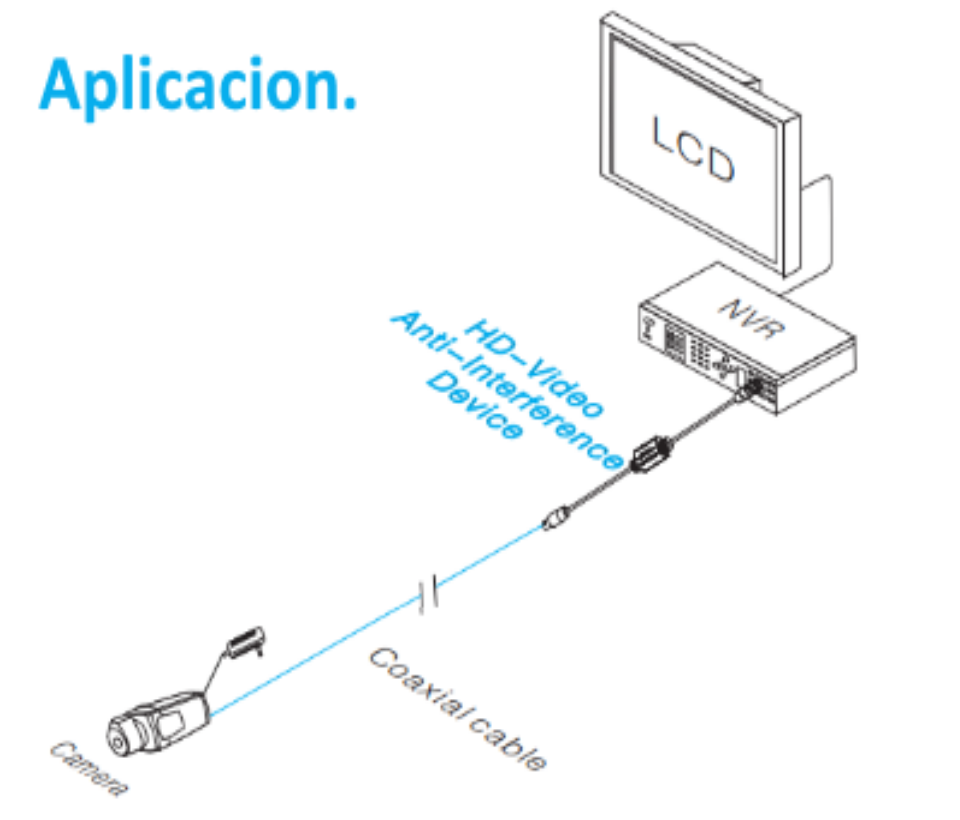

Aplicación.

Especificaciones técnicas.

• Pérdida de inserción: 0.5dB
• Respuesta frecuente: 5Hz-70MHz
• Impedancia de entrada: 75Ω
• Impedancia de salida: 75Ω
• Tensión de aislamiento: 800V (mínimo ）
• Resistencia de aislamiento: 100 millones de ohmios
• Oleada: Nivel 3 según IEC61000-4-5
• ESD: Descarga de contacto: 6KV Descarga de aire: 8KV según IEC61000-4-2
• temperatura de operación: -10 ℃ ~ 55 ℃
• Temperatura de almacenamiento: -40 ℃ ~ 85 ℃
• Humedad (sin condensación): 0 ~ 95%

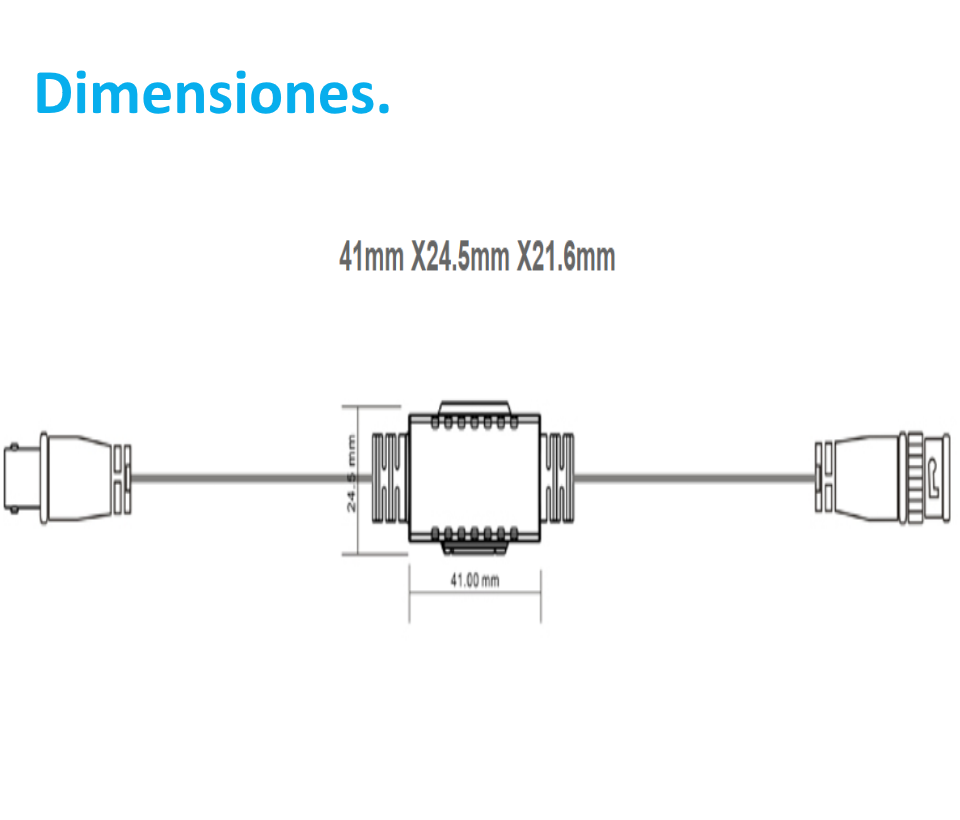

• Dimensiones （L × W × H ): 41mmX24.5mmX21.6mm
• Material: Plásticos ABS
• Color: Negro
• Peso: 51g
