IQCard 319 MHz - Permite retomar instalaciones que utilizan sensores en 319MHz y actualizar el sistema con los nuevos paneles IQ panel de 4ta generación

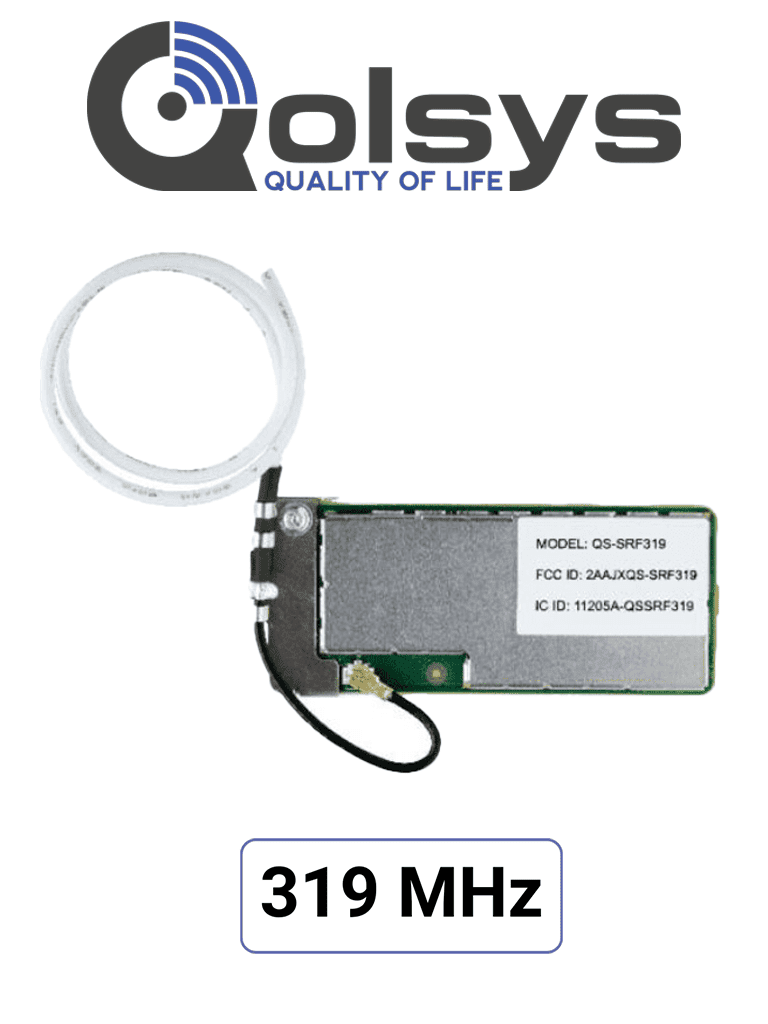

Tarjeta IQ , Receptor Inalámbrico con frecuencia 319.5 MHz.

Descripción

La IQ Card-319 se puede instalar en la “Ranura 3” de su IQ Panel 4, IQ4 Hub o IQ4 NS para permitir la compatibilidad con sensores SRF heredados de 319.5 MHz aprobados.

Antes de comenzar

• Desliza el dedo hacia abajo y toca “Configuración” y luego “Configuración avanzada”. Ingresa tu código y toca “APAGAR”
• Una vez que el panel IQ se haya apagado completamente, desenchufe o desconecte la energía quitando el conector cilíndrico dentro del panel o desenchufando la fuente de alimentación. NOTA: NO es necesario desconectar la batería

Instalación de tarjeta

• Desde la parte inferior del panel, busque el tornillo de retención y afloje completamente.
• Una vez aflojado el tornillo, retire la placa posterior del panel para quitarla.
• Localice la “RANURA 3”, que está designada como la ranura para las tarjetas secundarias SRF.
• Haga coincidir los pines de la parte inferior de la tarjeta IQ con el terminal del panel IQ.
• Presione la tarjeta IQ firmemente en su lugar.
• Instale y ajuste el tornillo de bloqueo provisto para fijar la tarjeta IQ en su lugar. Asegúrese de que la antena permanezca conectada y no interfiera con la batería.
• Vuelva a colocar la cubierta posterior, comenzando por las pestañas superiores.
• Asegúrese de que la antena SRF blanca salga por el orificio de la placa posterior. Presione hacia abajo en la parte inferior y ajuste el tornillo de retención.
• Vuelva a enchufar la fuente de alimentación y mantenga presionado el botón de encendido durante 3 segundos para encender.
