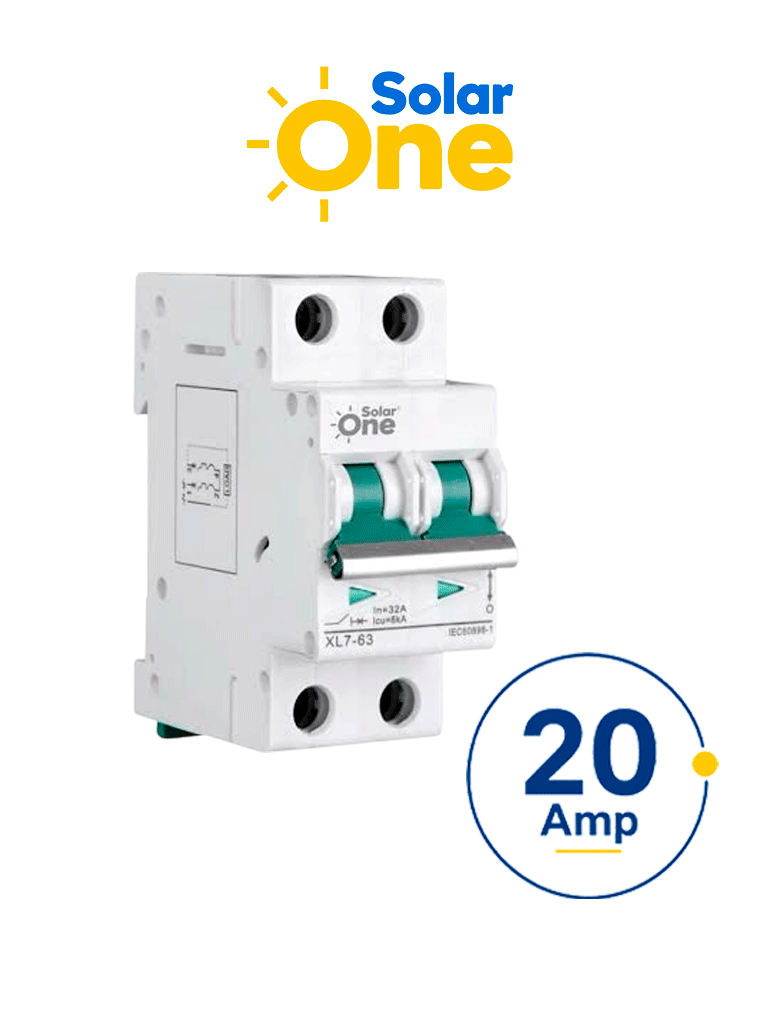

Interruptor termomagnético de corriente Directa 2 Polos 20 Amp / 1000 VDC / Estándar UL / Protección con sistema de disparo termomagnético / Montaje riel Din / Protección IP20

Información General

El Interruptor Termomagnético de Corriente Directa (CD) ITM 2P 20 A está diseñado para brindar protección contra sobrecorrientes y cortocircuitos en sistemas eléctricos de corriente continua, especialmente en instalaciones fotovoltaicas. Su diseño para montaje en riel DIN facilita una instalación rápida y segura dentro de tableros eléctricos. Incorpora disparo térmico y magnético para una respuesta confiable ante sobrecargas y fallas eléctricas, ofreciendo una capacidad de interrupción de 6 kA y una tensión nominal de hasta 1000 VDC. Es una solución ideal para proteger circuitos de paneles solares, inversores y otros equipos de energía renovable que requieren alta confiabilidad y seguridad operativa.

Características Principales

• Protección Termomagnética: Combina protección térmica y magnética contra sobrecargas y cortocircuitos.
• 2 Polos (2P): Permite la desconexión simultánea de ambos conductores del circuito.
• Curva de Disparo C: Ideal para aplicaciones generales con cargas de arranque moderado.
• Montaje en Riel DIN: Facilita una instalación rápida dentro de gabinetes eléctricos.
• Alta Durabilidad Mecánica: Diseñado para miles de operaciones de apertura y cierre.
• Aplicación Fotovoltaica: Especialmente desarrollado para sistemas de energía solar en corriente directa.

Especificaciones Técnicas

• Número de polos: 2P
• Corriente nominal: 20 A
• Voltaje de operación: 1000 VDC
• Voltaje de aislamiento: Hasta 1000 VDC
• Voltaje de impulso (Uimp): 4 kV
• Capacidad máxima de interrupción: 6 kA
• Capacidad de ruptura de servicio: 75 % Icu
• Temperatura de operación: -35 °C a +70 °C
• Altitud máxima: 2000 m
• Humedad relativa: ≤95 %
• Nivel de contaminación: 3
• Categoría de instalación: Clase III
• Dimensiones: 36 × 80 × 71 mm
• Peso aproximado: 0.24 kg
