B6512 - Panel de Control IP, 96 Zonas

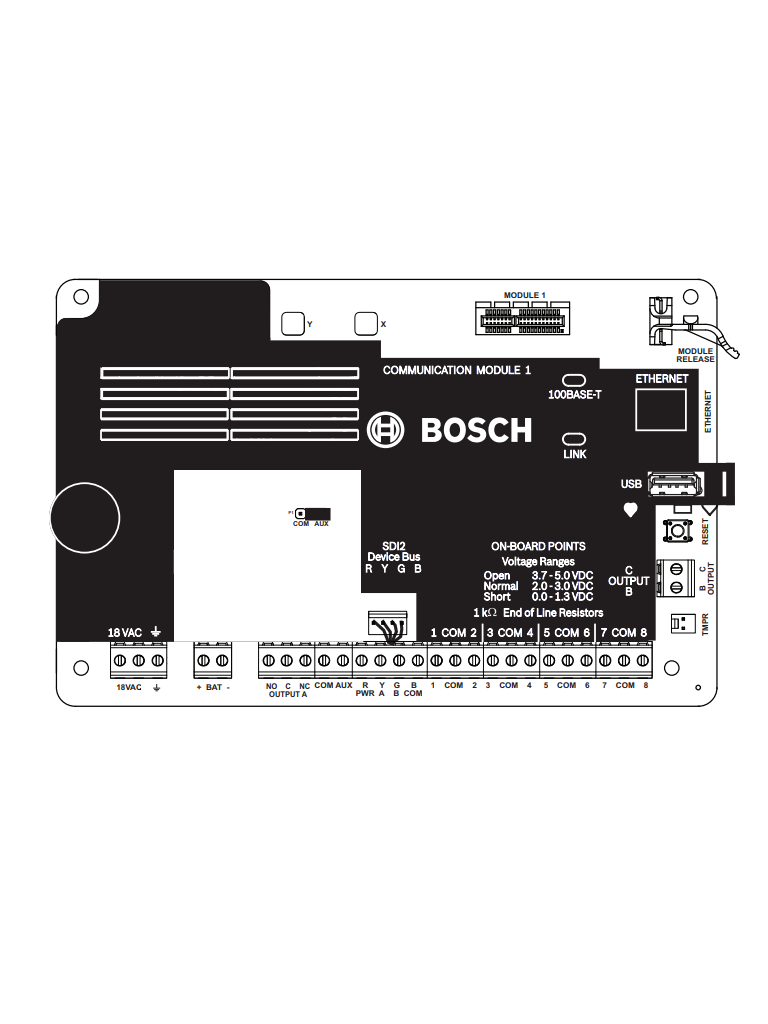

B6512 Panel de control IP, 96 zonas

Admite hasta 96 puntos, 3 salidas integradas en placa y 6 zonas de intrusión, incendio de uso residencial.

Número de pedido B6512 | F.01U.317.033 F.01U.390.776 F.01U.416.897

El B6512 integra la protección frente a intrusión e incendio de uso residencial y proporciona una interfaz de usuario sencilla para ambos sistemas. El B6512 proporciona hasta 96 puntos identificados individualmente que se pueden dividir en 6 zonas.

El panel de control puede comunicarse a través de su puerto Ethernet integrado, o a través de módulos conectables compatibles que pueden enviar eventos a través de la red telefónica conmutada pública (PSTN) o mediante redes de telefonía móvil.

Con el B6512, se pueden supervisar las puertas, las ventanas y el movimiento en áreas como salas de exposiciones o de almacenamiento de inventario. Cada usuario puede disponer de una contraseña personalizada, un llavero inalámbrico y unas credenciales de acceso para controlar el sistema.

Utilice niveles de autoridad programables con privilegios restringidos para proporcionar acceso total o limitado al personal de servicio, seguridad y limpieza. Utilice las tres salidas programables (ampliables hasta 91) para encender las luces o bloquear y desbloquear puertas. Los usuarios pueden:

• Encender el sistema para proteger la sala de almacenamiento de existencias mientras llevan a cabo su actividad diaria.
• Realizar pruebas para asegurarse de que el sistema funciona correctamente.
• Configurar el sistema para emitir una alarma inmediatamente si se abre una puerta.
• Activar la función de vigilancia para que suene un tono cada vez que entre un cliente.
• Configurar una programación para que el sistema se active automáticamente a la hora de cerrar.
• Utilizar opciones de seguridad inalámbrica para personalizar el sistema.
• Añadir hasta 4 puertas con control de accesos mediante el módulo de control de accesos B901

Las centrales receptoras de alarmas monitorizan el sistema las 24 horas con acceso a servicios esenciales. El personal de seguridad profesional puede probar el sistema, monitorizar la actividad del sistema y alertar a la policía, los bomberos u otros equipos de respuesta de emergencia si es necesario.

Características

• Proporciona hasta 96 puntos mediante una combinación de dispositivos cableados o inalámbricos para disponer de mayor flexibilidad de instalación y hasta 6 zonas con control perimetral y de interior
• Puerto Ethernet en placa para la comunicación de alarmas IP de Conettix y programación remota, compatible con las redes IP modernas incluidas IPv6/IPv4, IP automática y Plug and Play Universal
• Características que facilitan la tarea del instalador a fin de simplificar la instalación y las comunicaciones, incluidos módulos conectables de comunicaciones mediante RTC y móvil.
• Proporciona hasta 4 puertas de acceso

Funciones

Salidas programables

Tres salidas programables integradas; una de alta intensidad mediante un relé y dos salidas de activación

• La salida A, con un valor nominal de contacto de 3 A, puede proporcionar hasta 1,0 A de intensidad total desde AUX PWR
• Las salidas B y C consumen hasta 50 mA a 12 VCC
• Cuatro patrones de salida de alarma
• Prueba de sirena programable

Perfiles de salida

Los perfiles de las salidas son compatibles con la programación de los clientes y proporcionan una ruta para que las salidas operen basándose en requisitos de aplicación únicos.

Una vez que se ha creado un Perfil de Salida, puede reutilizarse y asignarse a salidas múltiples, lo que permite una programación rápida de la salida.

Se pueden crear Perfiles de Salida que definan la forma de operar de una salida cuando sucede un evento específico. Los perfiles de salida proporcionan una forma de asignar y de utilizar efectos de salida coherentes en todo el sistema.

Respuesta de puntos

• 20 perfiles de punto de clientes
• Tiempo de respuesta de punto seleccionable
• Funcionalidad de punto de doble detección
• Verificación de alarma de incendio
• El indicador de gas peligroso incluye el monóxido de carbono
• Modo de vigilancia

Interfaz de usuario

• Supervisión de hasta 12 teclados
• El texto del teclado personalizado es totalmente programable a través de RPS
• Menú completo de funciones con funciones personalizadas incluidas
• Autoridad por área y nombre de 32 caracteres para cada usuario
• 14 niveles de autoridad personalizados para restringir las características del sistema accesibles para cada usuario
• Idiomas principal y secundario programables por usuario y teclado
• 12 idiomas disponibles (se puede usar cualquier par de idiomas simultáneamente)

Configuraciones de área

Enlaza varias áreas con un área compartida, como un vestíbulo o una entrada común. A continuación, el área compartida se activa (arma) automáticamente al armar todas las áreas asociadas y se desactiva (desarma) al desarmar cualquier área asociada. En aplicaciones de más seguridad, la función Area Re-Arm (Rearme de área) garantiza que las zonas se rearmen siempre y que no permanezcan desarmadas más que un periodo de tiempo configurable específico (por ejemplo, tiempo para reparación).

Funciones personalizadas

Para mayor comodidad, el instalador puede programar funciones personalizadas que permiten a los clientes llevar a cabo tareas complejas con una simple acción. Por ejemplo, una función personalizada puede anular un grupo de puntos y armar el sistema, lo que permite al usuario realizar estas funciones con un único comando sencillo. Los usuarios pueden activar las funciones personalizadas con un teclado, llavero, testigo o tarjeta, o el panel de control puede activar una función como reacción a una zona defectuosa o automáticamente mediante un calendario programado (SKED).

Seguridad de las contraseñas

• Regla de las dos personas. En el momento de la abertura, debe haber dos personas presentes, con dos contraseñas únicas.
• Aviso precoz de emboscada. Permite a los usuarios comprobar que la instalación es segura exigiendo la introducción de dos contraseñas. El panel de control envía un evento de coacción si el usuario no introduce la contraseña una segunda vez después de inspeccionar las instalaciones
• Autenticación dual. Requiere dos formas de identificación antes de procesar ciertos comandos del sistema, como apagar el sistema y abrir puertas. Un usuario estándar del sistema debe disponer de una contraseña, una credencial (testigo o tarjeta) y permisos adecuados de autoridad de comandos.

Control de puertas

Con el Módulo de control de acceso B901, el panel de control proporciona una solución de control de accesos totalmente supervisado. La solución ofrece 14 niveles programables de autorización de acceso. La autoridad para acceder a las puertas se controla en función del usuario, el grupo de usuarios, la hora del día, el estado de la puerta y el estado de armado o desarmado (activado/desactivado) del área.

Control fácil de salidas

El panel de control cambia de estado activado (armado) a otro estado sin desactivar (desarmar) el sistema. Por ejemplo, al cambiar el estado de armado parcial (armado perimetral) a armado total (armado maestro), el panel de control realiza la acción e informa del cambio. El control de salida fácil reduce el número de entradas de teclado necesarias y simplifica el funcionamiento del sistema.

Lista de menús programable controlada por contraseña

Los accesos directos controlados por contraseña proporcionan a los usuarios solo la información y las opciones que les conciernen, con lo que se simplifica el funcionamiento del sistema.

Control flexible

El sistema ofrece la flexibilidad necesaria para elegir entre más comodidad o alta seguridad. Por ejemplo, se puede limitar la activación (armado) y desactivación (desarmado) del sistema con una contraseña al área local adyacente a un teclado, aunque el usuario tenga acceso a otras áreas. Esto es especialmente útil para áreas de alta seguridad, donde un usuario puede tener acceso al área, pero desea desactivar (desarmar) solo el área específica en lugar de todo el sistema.

Retardo de monitor/Respuesta retardada

Crea un perfil de punto especial que retrasa la reacción de un punto durante un tiempo especificado (hasta 1 hora, expresada en minutos y segundos). Este retardo proporciona tiempo para que una condición especificada se restablezca antes de activar cualquier aviso. El sistema puede avisar localmente y enviar una notificación, si se desea. Cuando el sistema está armado, el punto puede responder como un punto normal, por lo que ofrece una funcionalidad doble. Utilice esta función para garantizar que no se hayan abierto las puertas del perímetro o para monitorizar áreas críticas, como salas de ordenadores y cajas fuertes.

Usuarios del sistema

El sistema admite hasta 100 usuarios. Cada usuario puede disponer de una contraseña personalizada, un llavero inalámbrico y unas credenciales de acceso para controlar el sistema. Se pueden asignar contraseñas a uno de 14 niveles de autoridad personalizados en cada área que se pueden limitar para que funcionen solo durante ciertas horas. Idiomas principal y secundario programables por usuario y teclado; opciones en chino, español, francés, griego, húngaro, inglés, italiano, polaco y portugués.

Grupos de rutas y destinos

El panel de control puede enviar informes a cuatro grupos de rutas diferentes usando un dispositivo de destino principal y hasta tres dispositivos de destino de respaldo para cada grupo de rutas.

Funciones de notificación

El panel de control dispone de comunicaciones flexibles para la mayoría de centrales receptoras con funciones de notificación como:

• Números de punto individuales
• Informes de apertura y cierre por usuario y número de área
• Intentos de programación remota
• Informes de diagnóstico

Prueba de destino

Es posible enviar informes de prueba a todos y cada uno de los destinos de cada grupo de rutas.

Formatos de comunicación

El panel de control envía informes en estos formatos:

• Contact ID (PSTN)
• Modem4 (PSTN)
• Conettix Modem4
• Conettix ANSI-SIA Contact ID
• ANSI-SIA DC-09

Comunicación IP

El panel de control puede utilizar Ethernet integrada para comunicarse con una estación de recepción central/ pasarela de comunicaciones Conettix D6600 o Conettix D6100IPv6.

Opcionalmente, el panel de control puede utilizar un comunicador conectable móvil Conettix (B440/B441/ B442/B443/B444/B444-A/B444-V).

La comunicación IP Conettix ofrece una ruta segura que incluye características antirreproducción/antisustitución y proporciona una mayor seguridad con cifrado hasta AES de 256-bit (mediante cadena de bloque de cifrado (CBC)). El panel de control es compatible con sistemas de nombres de dominio (DNS) para la programación remota y la comunicación con la estación central. DNS proporciona facilidad de uso, ya que elimina la necesidad de utilizar direcciones estáticas como destino de las notificaciones y permite disponer de una solución sencilla para la recuperación de la central receptora en caso de desastre. El panel de control admite redes IPv6 e IPv4.

Rutas de comunicación

El panel de control cuenta con hasta cuatro rutas telefónicas y cuatro rutas de red independientes hasta la estación de recepción central. Al restablecer alarmas o activar y desactivar un sistema, el usuario se identifica con su nombre y número.

Notificación personal

El panel de control puede enviar mensajes de texto y mensajes de correo electrónico para la notificación personal mediante Ethernet o utilizando un comunicador móvil. Es posible configurar hasta 16 destinos mediante una combinación de números de teléfono móvil y direcciones de correo electrónico. El panel de control envía las notificaciones en el idioma principal programado para el usuario.

Actualizaciones del firmware

Existen actualizaciones remotas de firmware disponibles.

Amplia variedad de opciones de entrada

Cada punto:

• Única de 1 kΩ, única de 2 kΩ, dual de 1 kΩ (1 kΩ + 1 kΩ), y opciones sin RFL (resistencia de fin de línea) (para entradas integradas en placa y B208)
• Programables para dispositivos de incendios, intrusión, acceso, gas y supervisión
• Admite dispositivos cableados e inalámbricos
• Admite cámaras IP de Bosch como dispositivos de punto y de salida

Compatibilidad con cámaras IP

El panel de control se puede integrar directamente con cámaras IP de Bosch, que actúan como salidas y puntos totalmente supervisados.

La integración de las cámaras permite a la detección de movimiento del vídeo activar puntos en el panel de control. Un punto programado como cámara IP ahora incluye dos entradas cableadas de una cámara IP. Las salidas virtuales del panel de control (origen de salida de cámara IP) se pueden configurar para activar acciones de cámara, incluido el envío de capturas de vídeo por correo electrónico.

Verificación mediante vídeo

Asegúrese de disponer de respuestas prioritarias por parte de las fuerzas del orden y elimine posibles multas por falsas alarmas mediante una suscripción a los servicios de verificación de vídeo CBS de Bosch. Opcionalmente, los servicios pueden activar el centro de control para hablar con un intruso en tiempo real a fin de impedir que siga causando daños en las instalaciones.

Seguridad y detección de incendios

El panel de control ofrece ocho puntos integrados en placa y hasta 88 puntos adicionales no integrados (en función del modelo y de las interfaces de ampliación). Es posible programar puntos individuales para controlar algunos tipos de alarmas de robo, alarmas de incendio y dispositivos de supervisión.

Registro de eventos

El registro de eventos almacena los eventos locales y notificados. El registro de eventos incluye información como la hora, la fecha, el evento, el área, el punto y el usuario. Consulte el registro de eventos desde un teclado o utilice RPS para obtener información sobre eventos de forma remota. Cuando un registro de eventos alcanza el número máximo programado de eventos almacenados, puede enviar una notificación opcional a una estación de recepción central.

El registro de eventos almacena hasta 1.000 eventos locales y notificados.

Calendarios programados (SKED)

El reloj interno y el calendario inician calendarios programados (SKED) por separado. Los SKED realizan distintas funciones, como encender y apagar, controlar relés o anular puntos.

El panel de control ofrece:

Diez calendarios programados con hasta 25 funciones diferentes

Seis ventanas de abertura y cuatro de cierre

Seis ventanas de grupos de usuarios

Calendarios de solo un día de la semana, fecha del mes o vacaciones

Dos calendarios de vacaciones de 366 días (año bisiesto)

Programación

Los instaladores pueden realizar una programación limitada in situ con un teclado (los parámetros esenciales, como los ID de cuentas, la central receptora y las direcciones IP, los números de teléfono y los formatos de notificación de RPS, etc.). También pueden realizar la programación completa in situ o de forma remota (con supervisión o sin supervisión) con RPS. Una contraseña del sistema programable impide la programación remota no autorizada.

Diagnósticos

Los teclados y RPS ofrecen ayuda para realizar diagnósticos a fin de monitorizar y solucionar problemas. Las funciones de diagnóstico permiten visualizar el estado de los dispositivos cableados e inalámbricos. Las funciones proporcionan el estado del panel de control y los dispositivos conectados a él, como la versión del firmware, la alimentación y su posible ausencia. Vea el estado de cada zona.

Integraciones de terceros

El panel de control proporciona opciones para la integración con soluciones y aplicaciones de software. En función de la aplicación, las opciones incluyen un SDK de Bosch, RPS-API, la interfaz MODO 2 exclusiva de Bosch u OPC La interfaz OPC permite claves DA (acceso a datos) y AE (alarmas y eventos) para integración con la solución Bosch BIS o los sistemas OPC Classic de terceros.

Integración del Sistema de Gestión de Vídeo de Bosch

Con el Sistema de Gestión de Vídeo de Bosch (VMS de Bosch) y un sistema de intrusión, el operador de VMS dispone de una interfaz de usuario única para supervisar y controlar el sistema de intrusión combinado con la videovigilancia. Con VMS de Bosch y un panel de control, el operador puede, por ejemplo:

• Ver vídeos activados por eventos de intrusión, incluida toda la información relacionada, como las áreas, el punto y el usuario, en la pantalla junto al evento
• Ver las áreas, los puntos, las salidas y las puertas, junto a sus estados, en el mapa de VMS de Bosch, que proporciona la ubicación exacta en el sistema.
• Activar (armar) y desactivar (desarmar) áreas.
• Anular y desanular puntos.
• Bloquear y desbloquear puertas (VMS 6.0 de Bosch y superiores). Requisitos para integrar VMS de Bosch con un panel de control:
• Un sistema VMS Professional Editions v5.5 de Bosch o posterior, o VMS Enterprise Edition v5.5 de Bosch o posterior.
• Licencia de ampliación para integrar el panel de control de intrusión. Se necesita una licencia por panel de control. Solicite el número MBX-XINT-xx-para la licencia de ampliación añadida a la licencia básica de VMS de Bosch. Consulte la página de producto del Software de Gestión de Vídeo de Bosch en el sitio web de Bosch, www.boschsecurity.com.
• Acceso a la cuenta del panel de control y al software de programación remota (RPS).

Aplicación móvil Bosch Security Manager

La aplicación Bosch Security Manager permite a los usuarios controlar sus sistemas de seguridad de forma remota desde sus dispositivos inteligentes. Los usuarios pueden:

• Consulte fácilmente el estado del sistema de un vistazo mediante el diseño avanzado y vistoso de la aplicación.
• Active o desactive el sistema de seguridad (tanto en el sistema completo como en áreas específicas)
• Reciba y filtre notificaciones push controladas por eventos
• Vea el historial de eventos completo del sistema
• Añada, edite y elimine usuarios en su sistema
• Control de salidas y puertas
• Ver vídeo en directo de cámaras IP de Bosch
• Acceda a sus paneles de control desde cualquier dispositivo simplemente iniciando sesión en la aplicación con un ID de Bosch (los paneles de control están ahora vinculados a una cuenta y no a un dispositivo).

La funcionalidad completa requiere el firmware del panel de control versión 3.10 o superior y la integración con el nuevo Installer Services Portal. Los usuarios de aplicaciones deben tener una cuenta de correo electrónico válida y los debe invitar a la aplicación su distribuidor certificado de Bosch.

Para aquellos usuarios que no tengan acceso al Installer Services Portal, seguirá estando disponible Remote Security Control.

Installer Services Portal (Norteamérica)

Installer Services Portal ofrece un acceso fácil y seguro para gestionar la nube de Bosch y sus servicios de comunicación móviles para la programación remota y la notificación de alarmas. El servicio Bosch Cloud Remote Connect elimina la necesidad de cambiar la configuración local del router, las reglas del cortafuegos o el uso del servicio de nombres de dominio (DNS). Además de la perfecta integración con RPS para la programación remota, el servicio Remote Connect es totalmente compatible con la aplicación móvil Bosch Security Manager.

Información reglamentaria

Información reglamentaria

Incluye

1 Panel de control B6512

1 Paquete de documentación: Guía de instalación de UL Guía de instalación de ULC (inglés y francés) Manual del propietario Notas de versión Guía rápida de referencia de SIA Guía de instalación rápida

1 CD de documentación del producto

1 Etiqueta de cableado para la puerta de la caja

1 Paquete de hardware: Clips de montaje Resistencias RFL de 1 kΩ Cables de batería Cuatro tornillos autorroscantes del n.º 6 x 3/4"

Especificaciones clave

Consumo de energía (mA): 125 – 155 mA

Máximo de canales de cámaras IP: 6

Número de eventos: 1024

Número de puntos: 96

Número de salidas: 91

Número de SKED: 10

Número de áreas: 6

Salidas en placa: 3

Usuarios: 101
